Outil de Centrage D’alignement D’embrayage -en plastique –

Outil de Centrage D’alignement D’embrayage -en plastique –

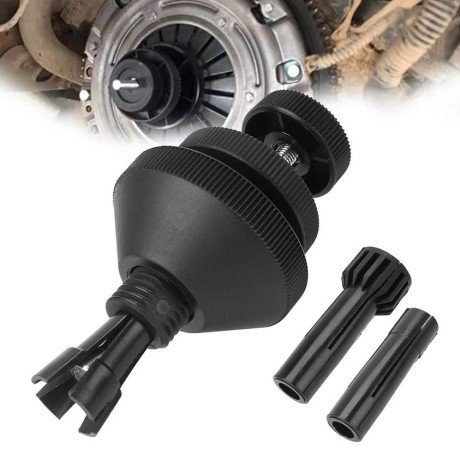

Outil de centrage et d’alignement d’embrayage universel en synthétique (Kit d’alignement pour disque et plateau)

L’outil de centrage d’embrayage universel est un dispositif spécialisé indispensable lors du remplacement du kit d’embrayage sur les véhicules automobiles et utilitaires légers. Conçu pour aligner parfaitement le disque d’embrayage avec le volant moteur et le mécanisme (plateau de pression) avant le serrage final, cet outil garantit une coaxialité absolue. Il élimine les risques de désalignement qui rendent le remontage de la boîte de vitesses difficile, voire impossible, tout en évitant d’endommager les cannelures du disque.

1. Conception technique, mécanismes et matériaux

Cet aligneur universel s’adapte à une large gamme de véhicules sans nécessiter un jeu étendu de pige métalliques :

• Matériau polymère haute résistance : Fabriqué en plastique technique renforcé (ABS / Nylon de haute qualité), l’outil est léger, résistant aux hydrocarbures d’atelier et conçu pour ne pas rayer ni abîmer le roulement ou la bague pilote du vilebrequin.

• Système d’expansion cône et douilles interchangeable : Équipé d’un cône d’alignement principal et de douilles d’ancrage interchangeables à diamètre variable. Ces manchons s’écartent par vissage pour se bloquer fermement dans l’alésage central du disque et le logement du roulement pilote.

• Molette de serrage manuel ergonomique : Permet d’ajuster l’expansion des douilles à la main, sans outils supplémentaires, pour obtenir un verrouillage rapide et précis au cœur du mécanisme.

• Compatibilité monodisque universelle : Conçu pour s’adapter à la quasi-totalité des véhicules légers, berlines, citadines et utilitaires équipés d’un embrayage monodisque (hors embrayages doubles ou SAC à rattrapage automatique spécifique).

2. Fonctionnalités et avantages opérationnels

• Gain de temps au remontage : Évite les tâtonnements et les essais infructueux lors de l’accouplement de la boîte de vitesses sur le bloc moteur.

• Protection de la mécanique : Empêche de tordre la friction d’embrayage ou d’endommager l’arbre primaire de la boîte lors de la réinsertion.

• Polyvalence d’utilisation : Remplace avantageusement les kits de piges traditionnels coûteux et encombrants en offrant un outil unique réglable en quelques secondes.

• Utilisation autonome sur établi ou sur véhicule : Permet de pré-centrer le disque directement sur le plateau de pression avant d’assembler le tout sur le volant moteur.

3. Domaines d’application

L’outil d’alignement d’embrayage est utilisé lors des opérations de réfection de la transmission :

• Véhicules de tourisme et utilitaires : Idéal pour les interventions de remplacement d’embrayage sur moteurs transversaux ou longitudinaux.

• Ateliers de mécanique et bricolage automobile : Convient parfaitement aux mécaniciens professionnels et aux passionnés réalisant l’entretien de leur véhicule à domicile.

4. Guide d’utilisation étape par étape

1. Sélection de la douille : Choisissez la douille d’expansion adaptée au diamètre du trou central du disque d’embrayage ou du roulement pilote.

2. Assemblage et insertion : Enfilez le disque d’embrayage sur l’outil, puis insérez la tête d’ancrage au centre du volant moteur.

3. Verrouillage : Tournez la molette pour faire gonfler la douille d’expansion jusqu’à ce que le disque soit fermement maintenu et parfaitement centré.

4. Serrage du mécanisme : Positionnez le plateau de pression, vissez les boulons du mécanisme au couple préconisé, puis desserrez la molette pour retirer l’outil.

Fiche technique synthétique

4. Guide d’utilisation étape par étape

1. Sélection de la douille : Choisissez la douille d’expansion adaptée au diamètre du trou central du disque d’embrayage ou du roulement pilote.

2. Assemblage et insertion : Enfilez le disque d’embrayage sur l’outil, puis insérez la tête d’ancrage au centre du volant moteur.

3. Verrouillage : Tournez la molette pour faire gonfler la douille d’expansion jusqu’à ce que le disque soit fermement maintenu et parfaitement centré.

4. Serrage du mécanisme : Positionnez le plateau de pression, vissez les boulons du mécanisme au couple préconisé, puis desserrez la molette pour retirer l’outil.
