Description Détaillée et Connectique Étanche 3-en-1

1. Soudure Électrique : La bague centrale d’étain fond sous la chaleur et coule autour des brins de cuivre pour assurer une conductivité parfaite et une résistance mécanique optimale à la traction.
2. Isolation Étanche (IP67) : Les deux bagues adhésives de couleur fondent aux extrémités pour bloquer l’eau, l’humidité et les poussières.
3. Gainage Protection : La gaine extérieure en polyoléfine se rétracte hermétiquement autour du câble.

Caractéristiques Techniques Complètes

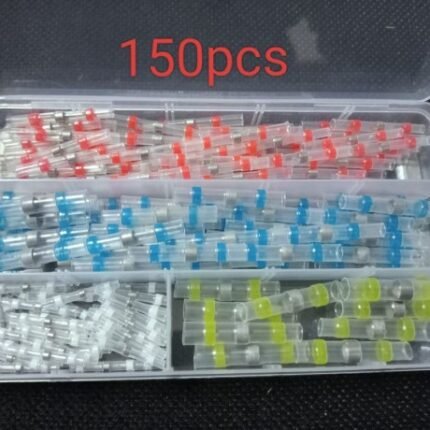

• Quantité totale : 150 pièces réparties en 4 tailles standardisées repérées par un code couleur.
• Taux de rétraction : 2:1 (se rétracte à la moitié de son diamètre initial).
• Indice de protection : IP67 (100% étanche à l’immersion temporaire et à la poussière).
• Températures de fonctionnement :
  • Température de service : De $-55^\circ\text{C}$ à $+125^\circ\text{C}$.
  • Température minimale de rétraction de la gaine : $+80^\circ\text{C}$.
  • Température minimale de fusion de la bague d’étain : $+138^\circ\text{C}$.
• Rigidité diélectrique : $1\text{ kV}$ (isolation haute tension).
• Composition des matériaux : Gaine externe en polyoléfine réticulée, bague de soudure en alliage d’étain/plomb à bas point de fusion et adhésif thermofusible interne.
• Composition du kit 150 Pièces (Répartition par section de câble) :
  • Blanc (AWG 26-24 / $0,25 – 0,34\text{ mm}^2$) : ~25 à 30 pcs (pour fils de précision et électronique).
  • Rouge (AWG 22-18 / $0,5 – 1,0\text{ mm}^2$) : ~50 à 60 pcs (pour câblage automobile standard, capteurs et feux).
  • Bleu (AWG 16-14 / $1,5 – 2,5\text{ mm}^2$) : ~40 à 50 pcs (pour circuits électriques principaux et alimentation).
  • Jaune (AWG 12-10 / $4,0 – 6,0\text{ mm}^2$) : ~10 à 15 pcs (pour câbles de forte puissance).

Domaines d’Application

• Automobile & Poids Lourds : Réparation de faisceaux électriques sous capot moteur, feux de remorque, capteurs ABS et câblage de phares LED.
• Marine & Nautisme : Connexion de pompes de cale, feux de navigation, sondeurs et équipements électriques exposés aux projections d’eau salée et à la corrosion marine.
• Motos, Quads & Véhicules Tout-Terrain : Raccordements électriques exposés aux intempéries, à la boue et aux lavages haute pression.
• Domotique & Bricolage Extérieur : Raccordement d’éclairages de jardin, portails automatiques, pompes de piscine et panneaux solaires.

Avantages Clés pour l’Utilisateur

• Aucune Pince à Sertir Ni Fer à Souder : Un simple décapeur thermique ou un mini-chalumeau suffit pour réaliser la connexion.
• Étanchéité Totale IP67 : Empêche l’oxydation du cuivre due à l’humidité ou aux produits chimiques.
• Excellente Résistance à la Traction : L’étain fondu solidarise mécaniquement les deux câbles, évitant tout arrachement dû aux vibrations.
• Inspections Visuelle Facile : Le manchon translucide permet de vérifier l’état de la soudure immédiatement.

Guide d’Utilisation Étape par Étape

1. Dénudage : Dénudez l’extrémité des deux fils à raccorder sur environ $8$ à $10\text{ mm}$.
2. Insertion : Glissez le manchon de couleur adaptée sur l’un des fils, puis entrelacez les brins de cuivre des deux fils au centre.
3. Positionnement : Placez la bague d’étain centrale du manchon exactement au-dessus des brins de cuivre entrelacés.
4. Chauffe : Appliquez la chaleur à l’aide d’un décapeur thermique (muni de préférence d’un réflecteur) en tournant le câble. La gaine se rétracte d’abord, les bagues d’étanchéité fondent, puis l’étain central fond et s’infiltre complètement dans les brins de cuivre.
5. Refroidissement : Laissez refroidir quelques secondes sans bouger les fils jusqu’à ce que l’étain se solidifie.
