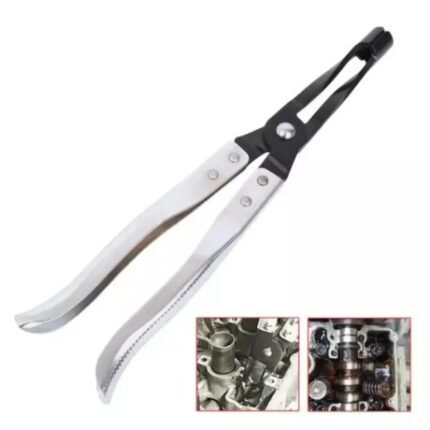

Pince pour joint de queue de soupape professionnelle

La pince pour joint de queue de soupape (d6) est un outil mécanique de haute précision spécialement développé pour les opérations d’extraction et de rénovation sur le système de distribution des moteurs à combustion interne. Utilisée par les professionnels de la réparation automobile, les mécaniciens d’atelier ainsi que les passionnés de restauration mécanique, cette pince offre une solution fiable, rapide et sécurisée pour retirer les joints d’étanchéité de tige de soupape (aussi appelés joints spyon ou bague d’étanchéité) logés profondément dans la culasse.

1. Conception mécanique et structure robuste

La pince d6 a été conçue pour résister aux contraintes mécaniques élevées et aux environnements d’atelier exigeants :

• Acier au carbone forgé à chaud : La structure globale de la pince est fabriquée en acier allié de haute qualité ayant subi un traitement thermique d’endurcissement. Cette conception garantit une rigidité maximale, empêchant toute flexion des bras lors de l’application d’une force de traction importante.

• Finition et protection anti-corrosion : Les poignées disposent d’un revêtement chromé poli pour un nettoyage facile, tandis que la tête de travail reçoit un traitement d’oxydation noire (phosphatation) afin de résister aux huiles moteurs, aux solvants, à la calamine et à la rouille.

• Système d’articulation renforcé : L’axe pivot de la pince est riveté avec précision afin d’assurer un alignement parfait des mâchoires, sans jeu latéral, garantissant ainsi une transmission de force optimale de la main vers la tête de l’outil.

2. Accessibilité et précision d’extraction

L’un des défis majeurs lors du remplacement des joints de queues de soupapes réside dans l’accès restreint au fond des puits de soupapes. La pince d6 résout cette difficulté grâce à sa géométrie étudiée :

• Becs extra-longs et effilés : Le profil mince et étiré de la partie supérieure permet à la pince de s’insérer profondément dans les logements étroits des poussoirs hydrauliques ou mécaniques, même sur les moteurs modernes à culasse multi-soupapes (16V, 24V, V6, V8).

• Mâchoires crantées à haute adhérence : L’intérieur de la tête de préhension est doté de stries et d’empreintes spécialement profilées. Ce dessin permet de mordre fermement la base métallique du joint d’étanchéité sans glisser, évitant ainsi d’endommager la tige de la soupape ou les parois internes du guidage.

• Angle de dégagement optimal : La courbure étudiée des bras offre un levier mécanique puissant tout en maintenant une excellente visibilité sur la zone d’intervention.

3. Avantages opérationnels pour le mécanicien

L’utilisation de la pince d6 apporte plusieurs bénéfices directs lors des travaux de maintenance moteur :

• Sécurité totale des composants internes : L’extraction manuelle avec des outils non adaptés (comme des tournevis ou des pinces multiprises) comporte un risque élevé de rayer le guide de soupape ou de tordre la tige. La pince d6 exerce une pression radiale uniforme qui préserve l’intégrité des pièces environnantes.

• Gain de temps considérable : Les joints usés ou cuits par les températures élevées ont tendance à adhérer fortement à leur logement. La prise ferme de la pince d6 permet de décoller et d’extraire le joint en un seul geste fluide.

• Ergonomie et confort : Les poignées profilées épousent la forme de la main, réduisant la fatigue lors des interventions répétées sur des culasses complètes comportant 16 ou 24 soupapes.

4. Champs d’application et compatibilité

La pince pour joint de queue de soupape d6 bénéficie d’une compatibilité étendue :

• Motorisations : Adaptée pour une utilisation sur l’ensemble des moteurs essence et diesel (moteurs atmosphériques, turbocompressés, injection directe ou indirecte).

• Type de véhicules : Véhicules particuliers, utilitaires légers, camions, motos, quads, bateaux ainsi que les engins agricoles et de génie civil.

• Types de joints : Convient à la majorité des tailles standards de joints de queue de soupape du marché.

5. Guide de mise en œuvre et d’utilisation

Pour obtenir les meilleurs résultats avec la pince d6 lors de la réfection d’une culasse :

1. Démontage préalable : Retirez l’arbre à cames, les poussoirs, puis comprimez le ressort de soupape à l’aide d’un lève-soupape afin d’enlever les demi-lunes, la coupelle et le ressort.

2. Positionnement : Descendez le bec de la pince d6 le long de la tige de soupape jusqu’à atteindre la base du joint.

3. Saisie : Serrez fermement les poignées pour faire mordre les mâchoires crantées sur le cerclage métallique du joint.

4. Extraction : Appliquez une légère rotation d’un quart de tour pour rompre l’adhérence de l’ancien joint, puis tirez droit vers le haut le long de l’axe de la soupape.

5. Nettoyage : Essuyez la portée du guide avant la pose du joint neuf.

Fiche technique synthétique – d6
