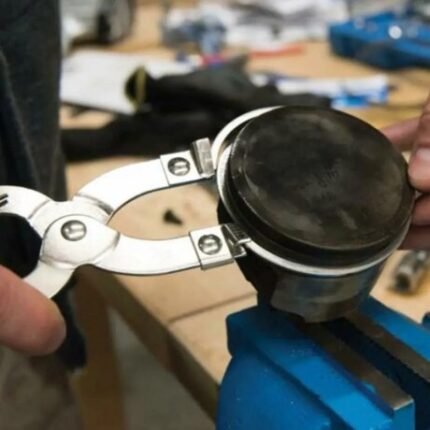

pince a segment -2-

Pince à segments de piston professionnelle (Écarteur / Expander de segments moteur)

La pince à segments de piston est un outil de précision indispensable pour les mécaniciens automobiles, préparateurs moteur et techniciens de la rénovation mécanique. Spécialement conçue pour le montage et le démontage sécurisés des segments (segment de feu, d’étanchéité et racleur d’huile) sur les pistons, elle permet de dilater de manière uniforme et contrôlée les anneaux métalliques sans risquer de les tordre, de les fissurer ou de rayer les gorges et les juppes du piston.

1. Conception technique, mécanismes et matériaux

Cet outil spécialisé est élaboré pour offrir une régularité de poussée maximale :

• Corps en acier forgé et nickelé haute résistance : Fabriqué dans un acier allié de qualité industrielle traité thermiquement, l’outil résiste parfaitement aux contraintes de flexion répétées et à la corrosion engendrée par les huiles et solvants d’atelier.

• Mâchoires d’expansion parallèles à double mors : Les extrémités de la pince intègrent des ergots et des mors profilés qui viennent se loger aux extrémités libres (au niveau de la coupe du segment). Lors du resserrement des poignées, les mors s’écartent parallèlement, écartant le segment en douceur.

• Ressort de rappel intégré : Un ressort hélicoïdal positionné entre les branches ramène automatiquement la pince en position initiale, facilitant ainsi les manipulations répétitives lors du resegmentation complète d’un moteur multi-cylindres.

• Poignées ergonomiques antidérapantes : Offrent une prise en main ferme et confortable, garantissant un dosage parfait de la force d’expansion appliquée.

2. Fonctionnalités et avantages opérationnels

• Protection contre la casse des segments : Les segments de piston en fonte ou en acier nitruré sont extrêmement cassants. La pince distribue la tension circonférentielle de manière homogène sur toute la circonférence de l’anneau, évitant les points de tension localisés qui provoquent la rupture.

• Préservation de la géométrie du piston : Évite de rayer les gorges du piston ou d’altérer les portées d’étanchéité, risque très fréquent lorsqu’on tente d’installer des segments à la main ou avec des tournevis improvisés.

• Gain de temps et efficacité sur le terrain : Permet d’insérer ou d’extraire un jeu complet de segments en quelques secondes par piston, réduisant considérablement le temps global d’assemblage d’un bas-moteur.

3. Domaines d’application

La pince à segments est utilisée lors de la réfection complète ou partielle de divers blocs moteurs :

• Moteurs automobiles (Essence et Diesel) : Idéale pour les révisions de cylindrée sur berlines, utilitaires, véhicules légers et moteurs de collection.

• Motoculture et engins 2T / 4T : Indispensable pour la maintenance des tronçonneuses, tondeuses, générateurs et motoculteurs.

• Motos, quads et scooters : Adaptée à la réfection des hauts-moteurs mono et multi-cylindres.

4. Guide d’utilisation étape par étape

1. Nettoyage : Assurez-vous que les gorges du piston sont parfaitement propres et exemptes de calamine.

2. Engagement de l’outil : Positionnez les ergots des mors de la pince de chaque côté de la coupe (l’ouverture) du segment.

3. Expansion douce : Serrez progressivement les poignées de la pince jusqu’à ce que le diamètre intérieur du segment devienne légèrement supérieur au diamètre extérieur du piston.

4. Mise en place : Faires glisser le segment le long du piston jusqu’à la gorge cible (en commençant toujours par le segment racleur du bas, puis le second segment, et enfin le segment de feu du haut), puis relâchez la pression.

Fiche technique synthétique

4. Guide d’utilisation étape par étape

1. Nettoyage : Assurez-vous que les gorges du piston sont parfaitement propres et exemptes de calamine.

2. Engagement de l’outil : Positionnez les ergots des mors de la pince de chaque côté de la coupe (l’ouverture) du segment.

3. Expansion douce : Serrez progressivement les poignées de la pince jusqu’à ce que le diamètre intérieur du segment devienne légèrement supérieur au diamètre extérieur du piston.

4. Mise en place : Faires glisser le segment le long du piston jusqu’à la gorge cible (en commençant toujours par le segment racleur du bas, puis le second segment, et enfin le segment de feu du haut), puis relâchez la pression.
